【4+1视图】理解4+1视图

作者：wallace-lai
发布：2024-07-13
更新：2024-10-03

一、介绍

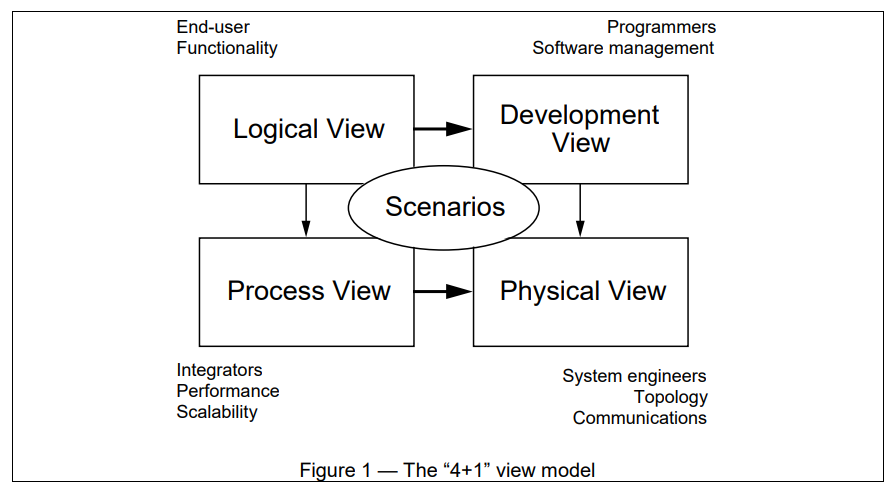

4plus1

软件架构的4+1视图分别为：

（1）Logical View

利益相关人：End User

视图关注点：Functionality

（2）Implementation View

利益相关人：Programmers

视图关注点：Software Management

（3）Process View

利益相关人：System Integrators

视图关注点：

  • Performance

  • Scalability

  • Throughput

（4）Deployment View

利益相关人：System Engineering

视图关注点：

  • System Topology

  • Communications

（5）场景视图

二、理解4+1视图的常见问题

2.1 为什么要高出这么多个视图？用一个不行吗？

软件架构设计要考虑的点很多，比如我们要考虑软件最终用户、设计人员、开发人员的需求等，同一张图很难将众多的需求给表示出来；

软件开发过程中，涉及了几大类利益相关人。每一类利益相关人的关注点是不一样的，因此，用不同的视图来描述这些关注点。

2.2 为什么要叫4+1试图，直接叫5大试图不行吗？

四个视图是从不同的角度来进行软件架构的设计，而场景视图更多是一种需求的抽象，严格来讲不能算是软件架构设计的内容。场景视图是软件架构设计的输入，驱动另外四个视图的设计。在架构设计的后期，可以用场景视图来验证另外四个视图设计的正确性（是否能实现需求）。

2.3 每种试图分别该用哪种表示法来描绘？

没有严格的限制说每种视图必须用哪种表示方法来描绘，只要能将当前视图的关注点给表示清楚即可。

三、各视图的关注点

3.1 逻辑视图

（1）系统功能

（2）类和对象的分解

3.2 过程视图

（1）并发和同步特性

（2）任何（进程或者线程）和任务之间的配合关系

3.3 实现视图

（1）软件在其开发环境中的静态组织结构

（2）模块和子系统的划分

3.4 部署视图

（1）软件和硬件的映射关系

3.5 用例（场景）视图

（1）重要的需求抽象

四、论文走读

4+1视图是非常通用的，可以使用其他的表示方法和工具，可以使用其他的设计方法，特别是在进行逻辑和过程分解的时候。

4.1 逻辑视图

逻辑视图主要用于功能需求：系统应该向用户提供什么服务。系统被分解为一组主要来自问题领域的关键抽象，这些抽象的形式是对象或者对象类别。（这是面向对象的设计方法）

除了面向对象方法，以数据驱动为主的应用程序可以使用其他形式的逻辑视图，比如E-R图。

逻辑视图的表示法

如果是使用面向对象的设计方法的话，那么最常用的逻辑视图表示方法是类图。类图最常用的绘制工具是统一建模语言UML。

4.2 过程视图

过程视图考虑一些非功能需求，比如性能和可靠性。它解决并发性、分布式、系统完整性、容错等问题。以及逻辑视图中的主要抽象如何应用到过程架构中，即：对象操作实际在哪个控制任务上执行。

过程视图的表示法：对于过程视图的表示方法，常用的有UML中的序列图（稍微更合理的表示方法）、活动图、状态图。序列图可以表示任务之间的交互，但具体对象的实际操作在哪个任务上执行可能更适合用文字来描述。

4.3 开发视图

开发视图聚焦于软件模块在实际开发环境中如何组织。软件被分割成程序库或者子系统这样的小块，使得程序库或者子系统可以分给一个或者少数几个开发者来开发。子系统以分层（layer）的形式组织，每一层都为它的上层提供一个小范围的、定义好的接口。

开发视图的表示法：开发视图的常用表示法是组件图。

4.4 物理视图

物理视图着眼于建立软件和硬件的映射关系。物理架构考虑系统的非功能需求，比如：系统可用性、可靠性（容错）、性能和可扩展性。

软件在一个计算机网络或者处理节点上执行。各种已定义的元素（网络、进程、任务、对象）必须被映射到不同的节点上。

物理视图的表示法：物理视图的表示用部署图即可

4.5 用例（场景）视图

用例是一组场景的集合，具体而言，用例是一组有共同用户目标的场景的集合。

场景是最重要的需求的抽象，其扮演了两个重要的角色：

（1）驱动我们在架构设计中去发现架构元素；

（2）当架构设计完成后，验证和证实已完成的架构；

前面四个视图描述的是系统的设计，而用例视图描述的是系统的需求的抽象。通过将需求抽象成用例和场景，作为系统设计的输入。

用例视图的表示法：用例视图的表示使用用例图即可。

4.6 裁剪模型

不是所有的软件架构都需要完整的4+1视图。架构描述时可以将没什么用的视图给省略掉。比如：

（1）如果只有一个处理器而且只有一个进程或程序时，可以省略过程视图；

（2）对于非常小的系统，逻辑视图和开发视图可能都是一样的，那就没有必要分开描述；

（3）但场景视图在任何情况下都是有用的；

总结

视图

逻辑

过程

开发

物理

场景

组件

类

任务

模块、子系统

节点

步骤、脚本

连接器

关联、继承、包含

消息、广播、RPC等

编译依赖

通信介质、局域网、广域网、总线等

容器

类的类别

进程

子系统（库）

物理子系统

Web

利益相关人

最终用户

系统设计人员、集成人员

开发人员、项目经理

系统设计人员

最终用户、开发人员

关注点

功能

性能、可用性、软件容错、完整性

组织、可复用性、可移植性、产品线

可扩展性、性能、可用性

可理解性

五、用例视图案例

假设用户需求如下：

功能需求：

（1）支持查看设备状态；

（2）支持发送设备调试命令；

非功能需求：

（1）支持多人（2、3人）同时调试

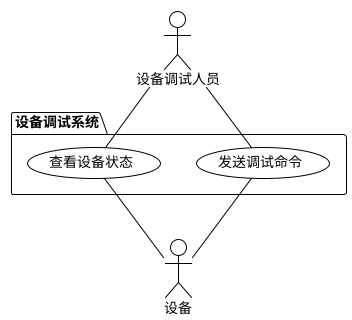

则初步的用例图可以是以下的形式：

用例视图1

假设和用户交流后，客户对需求新增了一些约束：

（1）设备状态只能由专门的数据采集器进行采集；

（2）设备只支持通过RS232串口接收调试命令；

则用例视图需要更新为：

用例视图2

设备调试系统案例的启示：

（1）客户提需求，通常不是一次就能提清楚的，需要在设计过程多个环节多次交流确认；

（2）在用例视图阶段、我们跟客户交流的重点：

  • 重要功能有没有遗漏

  • 系统边界是否合理

六、逻辑视图案例

逻辑视图关注类和对象的划分，对于整个系统，划分成以下几个对象：

（1）Controller：指挥其他对象实现系统功能

（2）DeviceStatusWindow：用户界面，显示设备状态

（3）DebugWindow：用户界面，供调试人员输入调试命令

说明：因为系统使用场景只有自然人操作，没有机器或脚本操作，所以当前只提供图形界面

（4）Device：实现系统跟设备（包括数据采集器）的交换 说明：为什么不设计一个数据采集器对象？虽然系统会和数据采集器交互，但数据采集器只是起到类似通道的作用，系统采集的还是设备的状态信息。

@startuml

class Controller

class DeviceStatusWindow

class DebugWindow

class Device
{
    GetStatus()
    SendCmd()
}

Controller ..> Device

Controller ..> DeviceStatusWindow
DeviceStatusWindow ..> Controller

Controller ..> DebugWindow
DebugWindow ..> Controller

@enduml

逻辑视图

逻辑视图案例演练的启示

（1）除了描述决策结果，还要描述决策过程。后续看设计文档时，决策过程比决策结果更有价值；

（2）设计过程中要不断地确认和细化需求；

（3）在逻辑视图阶段，我们跟客户交流的重点：更细节的功能需求；

七、过程视图案例

过程视图主要是设计任务和任务之间的并发与同步。根据需求可知，系统应该支持并发操作但并发数不是很多（支持2到3人调试）。且系统对性能的要求不是很高，因为并发量不高且自然人操作要比机器操作更慢。

整个系统的进程划分如下所示：

（1）界面进程

根据需求要求支持多人（2到3人）同时调试，所以需要多个承载界面运行的进程，每个设备调试人员一个进程；

DeviceStatusWindow和DebugWindow都运行在界面进程上；

（2）主控进程

因为界面进程并发数量很低，所以用一个主控进程来支持。Controller运行在主控进程上，它接收DebugWindow发来的调试命令，收到后就调用Device的方法把调试命令发送给设备。如果一条调试命令正在执行又来了一条调试命令，那么先等当前的命令处理完再处理下一条调试命令。

Controller和Device不用并发执行，所以Device也运行在主控进程上。

查看设备状态有两种可能性：

  1. 查看设备状态由调试人员来触发，其过程与DebugWindow发送调试命令类似；

  2. 只要DeviceStatusWindow一打开，就要实时更新设备状态；

假设是第二种可能性，则需要一个定时器。

（3）定时器

由Controller启动一个定时器，由Controller定时查询设备状态，并在查询后将状态信息通知给DeviceStatusWindow。

八、实现视图和部署视图案例

实现视图的关注点是软件在其开发环境中的静态组织结构，以使得开发工作更简单、代码的可复用性更高。

实现视图通常要解决以下这些问题：

（1）系统要分解为哪些模块、子系统；

（2）使用第三方软件，还是自研代码；

（3）代码库怎么组织；

（4）如何进行配置管理；

（5）编译生成哪些可执行文件、动态库；

实现视图设计

DeviceStatusWindow和DebugWindow ：使用Windows MFC开发

Controller和Device ：基于Linux开发，Device通过成熟的开源软件S232实现串口通信

@startuml

component win {
    skinparam componentStyle rectangle
    [DeviceStatusWindow]
    [DebugWindow]
    [MFC]
    skinparam componentStyle default
}

DeviceStatusWindow ..> MFC
DebugWindow ..> MFC

component Controller

component Device {
    [S232]
}

Controller .> Device

DebugWindow ..> Controller
Controller ..> DebugWindow

DeviceStatusWindow ..> Controller
Controller ..> DeviceStatusWindow

@enduml

实现视图

实现视图案例演示启示

（1）各个视图的设计并不是完全并列的，有时需要从多个视图的角度结合起来思考，但可以分开描述；

（2）有些视图也可以合在一起描述。特别是在系统比较简单时，逻辑视图和实现视图输出的内容差不多，常常可以合并在一起描述，但这两个视图的关注点仍然是完全不同的，还是需要从不同的关注点来思考；

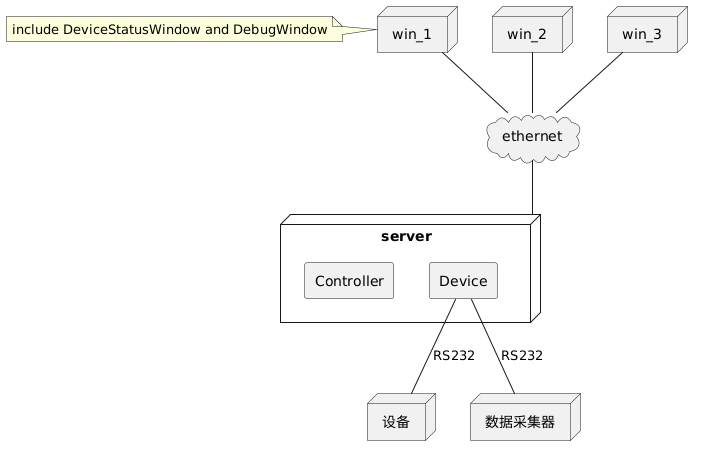

部署视图设计

@startuml

node win_1
node win_2
node win_3

note left of win_1 : include DeviceStatusWindow and DebugWindow

node server {
    rectangle Controller
    rectangle Device
}

node "设备" as w1
node "数据采集器" as w2

cloud ethernet

win_1 -- ethernet
win_2 -- ethernet
win_3 -- ethernet

ethernet -- server

Device -- w1 : RS232
Device -- w2 : RS232

@enduml

部署视图

说明：

（1）DeviceStatusWindow和DebugWindow部署在调式人员本地电脑上，针对每个设备调试人员单独部署。部署依赖于MFC环境；

（2）Controller和Device部署在机房Linux服务器上，每套设备调试系统仅需要部署一份。设备调试人员本地电脑和机房Linux服务器通过以太网连接；
